Saha Güvenliği · Teknik Dosya

RS485 hatlarında port yanması kader değil.

RTU ve PLC cihazlarının en hassas haberleşme noktasını; yıldırım, toprak potansiyel farkı ve endüstriyel gerilim darbelerine karşı nasıl koruyabileceğinizi adım adım inceleyin.

2,5 kV galvanik izolasyonModbus sürekliliğiÖnleyici koruma

RS485 saha hattı görseli

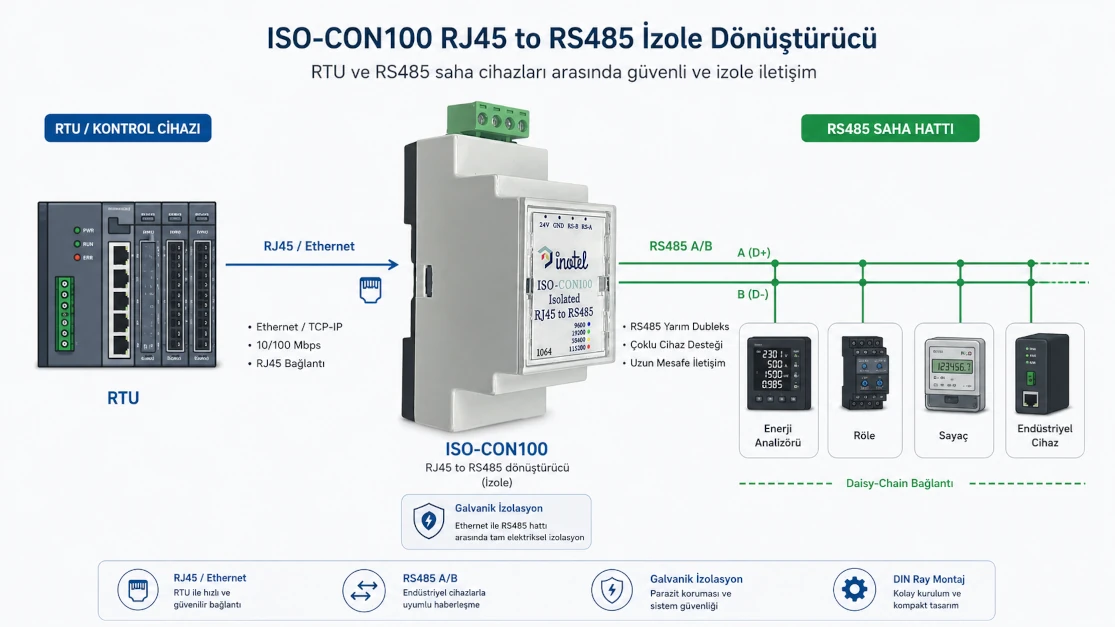

RTU–ISOCON–saha hattı bağlantı şeması

01 · Problem

Sahada küçük görünen arıza, büyük kesinti yaratır.

Endüstriyel tesislerde, enerji santrallerinde ve dağıtım şebekelerinde RTU ile PLC cihazları kritik haberleşme altyapısının merkezindedir. Buna rağmen tekrar eden bir sorun çoğu zaman kalıcı olarak çözülemez: RS485 port arızaları ve yanmaları.

Operasyonel sonuç: Pahalı bir RTU’nun yalnızca haberleşme portu hasar görse bile sistem durabilir; cihaz değişimi, saha ziyareti ve uzun kesinti süreleri ortaya çıkabilir.

Yıldırım etkisi

Yakın veya doğrudan darbeler, uzun saha kablolarında yüksek transient oluşturur.

⏚

Toprak farkı

Farklı pano ve saha noktaları arasındaki potansiyel, haberleşme hattına taşınır.

↯

Gerilim yükselmesi

Şalt operasyonları ve büyük motorların devreye girmesi ani darbeler üretir.

⌁

Uzun hat etkisi

Uzun RS485 kabloları elektromanyetik darbeleri toplar ve cihaz tarafına taşır.

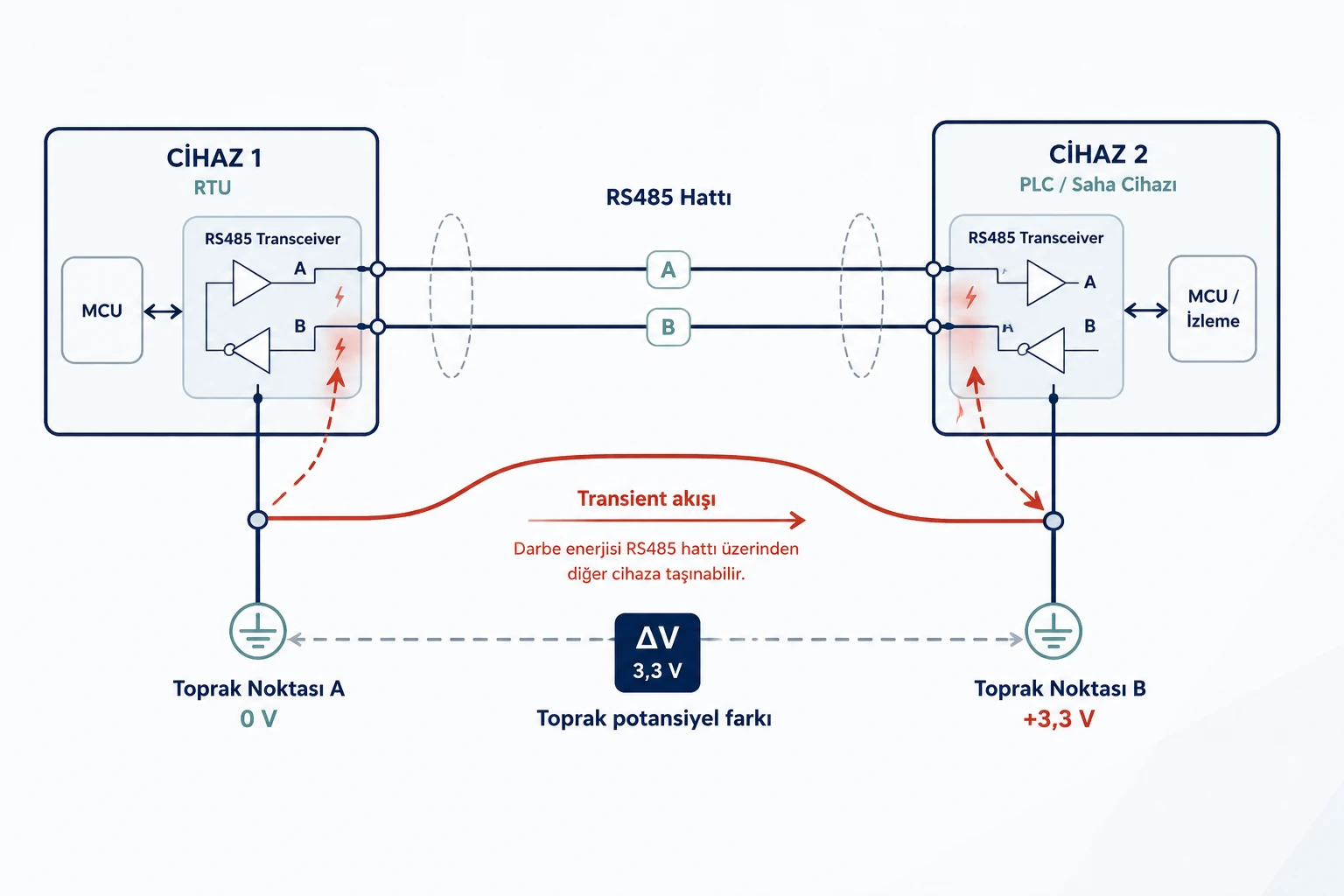

Toprak potansiyel farkı diyagramıGÖRSEL YERİ · gorseleklenecek2.jpg
Öneri: iki farklı toprak noktası, RS485 A/B hattı ve transient akış yönü

02 · Mekanizma

RS485 neden hassastır?

RS485 diferansiyel çalışır; ancak hat referansı çoğu cihazda iç devre toprağıyla ilişkilidir. Uzun saha kabloları farklı toprak noktalarını birbirine bağladığında darbe enerjisi doğrudan haberleşme transceiver’ına ulaşabilir.

Portlar çoğunlukla 3,3 V veya 5 V seviyesinde çalışır.
Yüksek enerjili transientlere dayanacak şekilde tasarlanmaz.
Toprak darbeleri hat üzerinden cihazın iç devresine geçebilir.

3,3–5 VTipik port seviyesi

A / BDiferansiyel hat

Tek portÇoğu vakada yanan bölüm

03 · Saha belirtileri

Arıza kendini nasıl gösterir?

BELİRTİ 01

Modbus iletişimi kesilir

Ağdaki cihazlar cevap vermez; veri akışı ve uzaktan izleme durur.

BELİRTİ 02

RTU aralıklı reset atar

Darbe enerjisi yalnız portu değil, besleme ve işlemci kararlılığını da etkileyebilir.

BELİRTİ 03

Cihaz devre dışı kalır

Haberleşme entegresindeki hasar tüm RTU veya PLC’nin çalışmasını durdurabilir.

Neden klasik yaklaşım yetmez?

Topraklama ve parafudr önemlidir; fakat izolasyonun yerini tutmaz.

RS485 hattı ile RTU’nun iç devresi arasında galvanik ayrım yoksa, transient enerjinin cihaz içine girebileceği elektriksel yol hâlâ açıktır.

Kalıcı çözüm, haberleşme hattı ile cihaz arasında elektriksel sınır oluşturmaktır.

Topraklamayı iyileştirmek ve uygun surge koruması kullanmak sistem tasarımının parçasıdır; ancak galvanik izolasyon ayrı bir koruma katmanıdır.

04 · Çözüm

2,5 kV galvanik izolasyon ile koruyucu sınır.

Inotel ISOCON, RTU, PLC ve benzeri kritik cihazların RS485 portlarını saha kablolarından elektriksel olarak ayırmak için tasarlanmış haberleşme izolasyon cihazıdır.

Toprak potansiyel farkının cihaz tarafına ulaşmasını sınırlar.
Surge ve transient enerjisinin haberleşme entegresine taşınmasını önlemeye yardımcı olur.
Modbus haberleşme sürekliliğini ve port güvenliğini destekler.

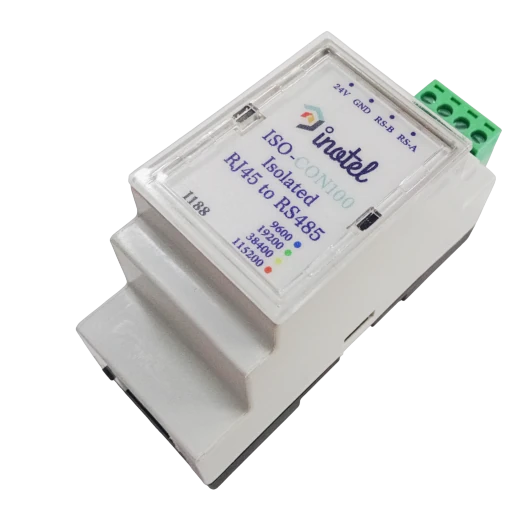

ISOCON ürün ailesiGÖRSEL YERİ · gorseleklenecek3.jpg
Öneri: ISOCON101 ve ISOCON100 yan yana ürün fotoğrafı

ISOCON101

RS485 → RS485

İzolasyon	2,5 kV
Baud rate	4 seçenek
Montaj	DIN ray
Besleme	18–30 V DC

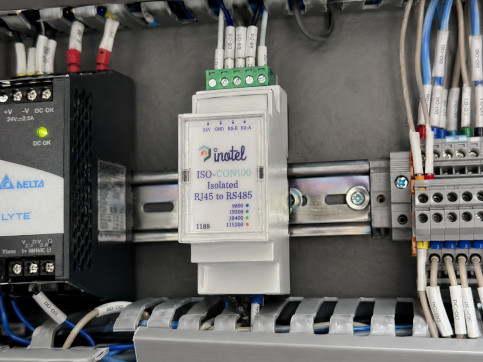

ISOCON100

RJ45 (RS485) → RS485

İzolasyon	2,5 kV
Baud rate	4 seçenek
Montaj	DIN ray
Besleme	18–30 V DC

RJ45 konnektörlü RS485 portuna sahip RTU modelleri için doğrudan entegrasyona uygundur.

05 · Çalışma prensibi

Darbe enerjisinin cihaz tarafına geçiş yolunu kesin.

Saha hattını alın

Uzun RS485 kablosunu ISOCON’un saha tarafına bağlayın.

Galvanik olarak ayırın

Saha ve cihaz tarafı 2,5 kV seviyesinde birbirinden ayrılır.

Transienti sınırlayın

Toprak darbelerinin RTU/PLC iç devresine ulaşması engellenir.

İletişimi sürdürün

Modbus veri akışı korunur, port arızası riski azaltılır.

06 · Kritik uygulamalar

İzolasyon nerede vazgeçilmez hâle gelir?

⚡

Dağıtım RTU sistemleri

Farklı saha noktalarının tek merkezde buluştuğu enerji dağıtım altyapıları.

☀

GES SCADA

Geniş alana yayılan inverter, sayaç ve çevre birimi haberleşmeleri.

≈

HES / RES

Yıldırım ve elektromanyetik etkilerin belirgin olduğu üretim sahaları.

⚙

Endüstriyel tesisler

Şalt operasyonları ve büyük motorların yoğun olduğu haberleşme ağları.

↔

Uzun Modbus hatları

Farklı toprak referanslarını birbirine bağlayan uzun mesafeli kablolar.

▦

Çok panolu sistemler

Birden fazla saha panosu arasında veri alışverişi yapılan otomasyon projeleri.

07 · Önleyici yaklaşım

Alarm değil; arıza oluşmadan önce koruma.

ISOCON bir alarm cihazı değildir. Arıza olduktan sonra bildirim üretmek yerine, RS485 hattı ile kritik cihaz arasında koruyucu bir izolasyon katmanı oluşturarak arızanın meydana gelmesini önlemeyi hedefler.

Doğru yaklaşım: RTU portunun yanmasını bekleyip cihaz değiştirmek yerine, uzun saha hatlarında ve farklı toprak referanslarında önleyici RS485 galvanik izolasyonu planlayın.

2,5 kVGalvanik izolasyon seviyesi

Koruma hedefleri

RTU port koruma · PLC haberleşme koruma · Modbus hat koruma · RS485 surge ve transient koruması · Toprak potansiyel farkına karşı izolasyon
