Arıza Akımı Gösterge Düzeneği AGD100

Arıza Gösterge Düzeneği Nedir?

Elektrik dağıtım sistemlerinde güvenliğin artırılması ve arıza durumlarının hızlı bir şekilde tespit edilmesi, enerji altyapısının verimli çalışması açısından büyük bir önem taşır. Arıza Gösterge Düzeneği, orta gerilim şebekelerinde meydana gelebilecek olası arızaları hızla algılayıp operatörlere bildiren, mikroişlemci kontrollü ve dokunmatik ekranlı bir cihazdır. Arıza Gösterge Düzeneği (AGD), elektrik şebekelerinde meydana gelen arızaları tespit etmek ve bu arızaları kullanıcıya bildirmek amacıyla tasarlanmış elektronik bir sistemdir. Özellikle orta gerilim şebekelerinde yaygın olarak kullanılır ve yeraltı enerji hatlarında oluşan faz ve toprak arızalarını hızlı bir şekilde algılayarak hem yerel olarak hem de uzaktan izleme sistemlerine bilgi aktarır.

Arıza Gösterge Düzeneğinin Kullanım Amacı

AGDnin kullanım amacı, elektrik dağıtım sistemlerinde veya enerji üretim santrallerinde meydana gelen arızaları anında tespit ederek operatörlerin hızlı müdahale etmesini sağlamaktır. Elektrik altyapılarında meydana gelen arızalar, büyük maddi zararlara ve enerji kesintilerine yol açabileceği için, bu gibi göstergeler güvenliğin artırılmasında ve sistemin verimli çalışmasında önemli bir rol oynar.

Arıza Gösterge Düzeneğinin Çalışma Prensibi

Arıza gösterge düzeneği, yeraltı şebekelerine bağlanan akım trafoları aracılığıyla faz akımlarını ölçer ve toprak akımını hesaplar. Eğer herhangi bir fazda veya toprakta arıza varsa (örneğin akım eşik değerini aştıysa), cihaz bu durumu tespit eder. Arıza algılandığında, cihazın ekranında veya LED göstergelerinde hangi fazlarda veya toprakta arıza olduğu bilgisi görüntülenir. Aynı zamanda cihazın alarm çıkışlarıyla SCADA gibi uzaktan izleme sistemlerine de sinyal gönderir. Özet olarak AGD’nin çalışma prensibi arızayı tespit edip bunu kullanıcıya gerek üzerinde bulunan uyarı ledleri ile gerekse SCADA sistemlerine bildirim göndererek kullanıcıyı uyarmaktır.

Arıza Gösterge Düzeneği Kullanım Alanları

Arıza gösterge düzenekleri, birçok enerji altyapısında kritik öneme sahiptir. İşte bunlardan bazıları;

• Elektrik dağıtım şebekeleri: Şehirlerdeki veya sanayi bölgelerindeki elektrik dağıtım sistemlerinde olası arızaların hızlı tespitini sağlar.
• Güneş enerjisi santralleri: Yenilenebilir enerji üretim tesislerinde, güç iletim hatlarındaki arızaları tespit eder.
• Rüzgar enerjisi santralleri: Rüzgar türbinlerinden gelen elektrik akışında meydana gelebilecek hataları izler.
• Hidroelektrik santraller: Su gücüyle elektrik üreten tesislerde, güç iletim sisteminde oluşabilecek arızaları bildirir.

Arıza Gösterge Düzeneği Temel Özellikleri

• Faz ve Toprak Arızası Tespiti: Arıza gösterge düzeneği, fazlar arası veya faz-toprak arızalarını tespit eder ve hangi fazda hata olduğunu gösterir.
• Hızlı Algılama: Örneğin, faz-faz ve faz-toprak arızalarını 50 ms gibi kısa bir sürede tespit edebilir. Bu hızlı algılama, arızalara anında müdahale edilmesine olanak tanır.
• Otomatik ve Manuel Reset: Arıza giderildiğinde cihaz otomatik olarak kendini sıfırlayabilir ya da operatör manuel olarak cihazı resetleyebilir. Ayrıca, belirlenen bir süre sonra otomatik reset özelliği de mevcuttur.
• Modbus Haberleşme: Cihaz, Modbus protokolü üzerinden SCADA sistemleri ile haberleşir, bu da uzaktan izleme ve yönetim kolaylığı sağlar.

Arıza Gösterge Düzeneği AGD100: Güçlü Performans ve Üstün Güvenlik Çözümü

AGD100 Arıza Gösterge Düzeneği son teknolojiyi takip eden Ar-Ge ekibi tarafından özenle geliştirilmiş bir üründür. Üstün özellikleri ve düşük maliyetiyle şebekeyi büyük zararlardan korur. Arıza meydana geldiğinde anında bildirim sağlanarak enerji altyapısında daha hızlı müdahale imkanı verir. Arızaların tespiti ve hızla çözülmesi, enerji kesintilerini minimuma indirir. Elektrik dağıtım ve üretim sistemlerinde meydana gelebilecek tehlikeli durumların önüne geçerek operatörler ve tesisler için daha güvenli bir ortam oluşturur. Veri takibi ve olay kaydı özelliğiyle AGD100, geçmişte meydana gelen arızaları kaydederek daha sonraki analizler için veri sağlar. Bu sayede arıza nedenleri daha iyi anlaşılır ve ileride oluşabilecek benzer sorunlar daha kolay çözülür.

Genel Tasarım ve Teknik Detaylar

Bir arıza gösterge düzeneği, genellikle aşağıdaki bileşenlerle donatılmıştır:

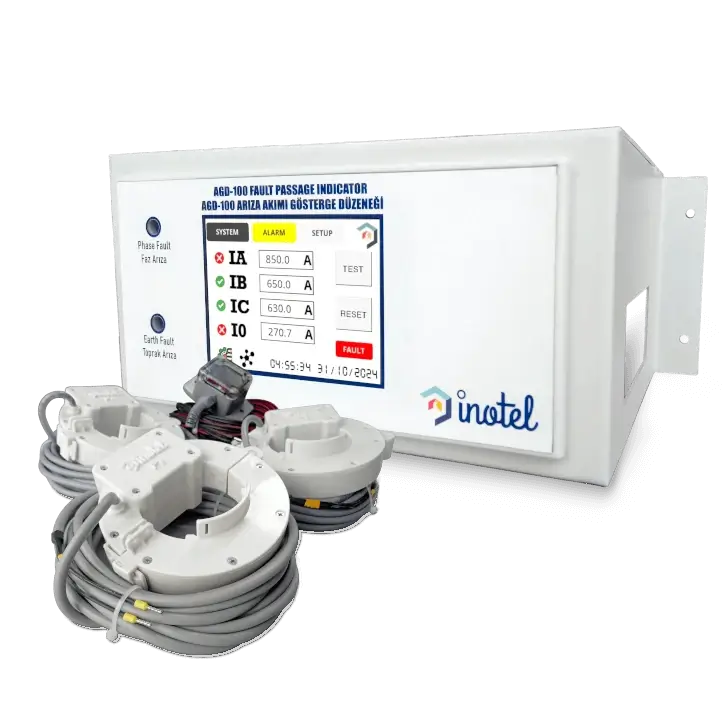

• Akım Trafosu Bağlantıları: Üç akım trafosundan gelen verileri analiz ederek faz ve toprak arızalarını tespit eder.
• RS485 Haberleşme Portu: Cihazın SCADA gibi uzaktan izleme sistemlerine entegre olmasını sağlar.
• Dijital Giriş ve Çıkışlar: Arıza durumlarında sinyal verip çeşitli diğer sistemlerle iletişim kurar.
• Dokunmatik Ekran: Kullanıcıların cihaza kolayca erişip kontrol yapmasını sağlayan bir TFT-LCD ekran içerir. Bu ekran, sistem durumunu, arıza bilgilerini ve alarm durumlarını gösterir.

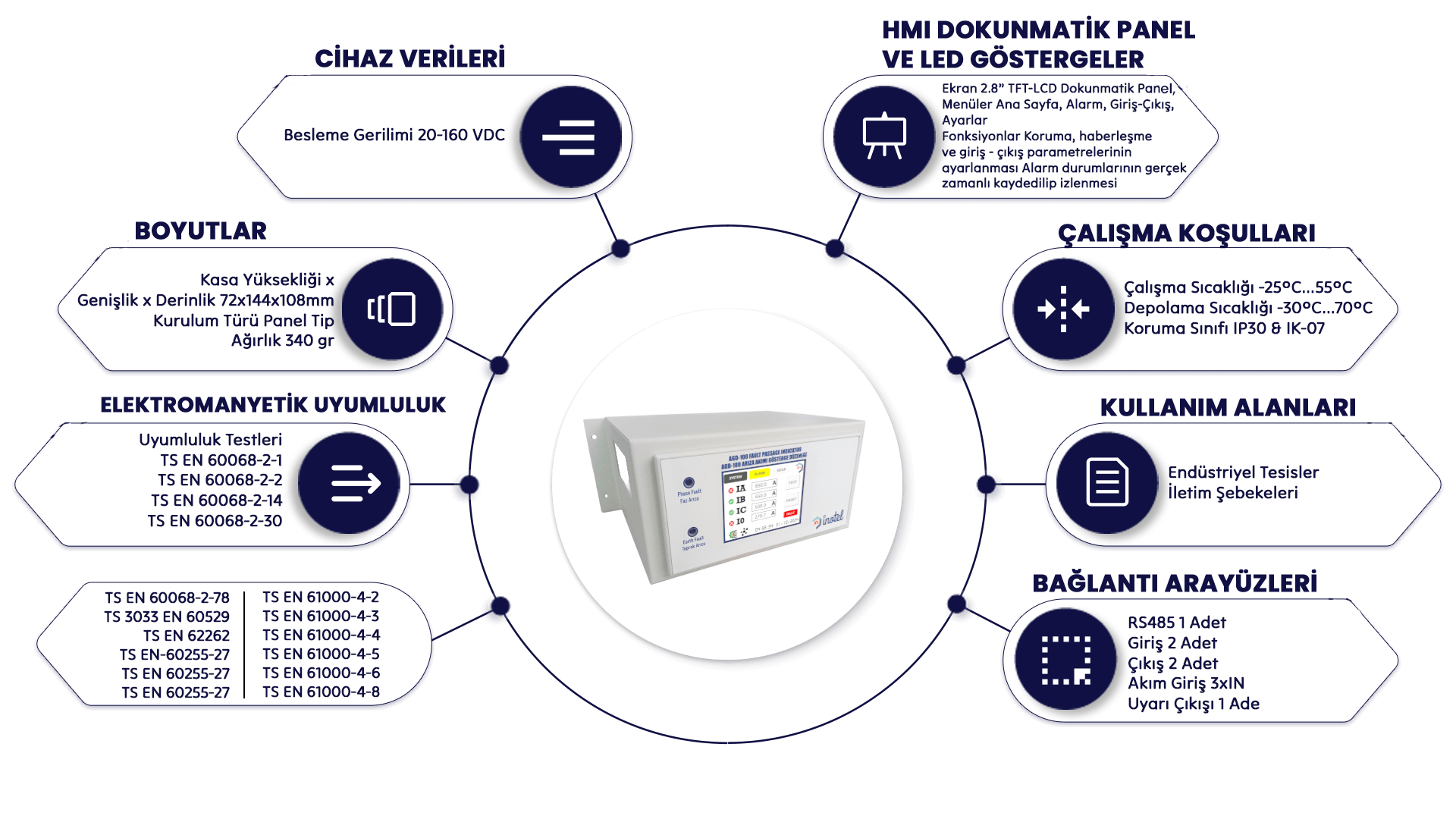

AGD100’ün Avantajları ve Teknik Özellikleri

AGD100, rakip ürünler gibi yeraltı şebeke kablolarına bağlı üç akım trafosundan gelen verileri değerlendirerek faz ve toprak hatalarını tespit eder. Ancak AGD100’ü farklı kılan bazı önemli özellikler, kullanım alanlarını daha geniş bir yelpazeye yaymakta ve enerji sistemlerinde güvenlik seviyesini artırmaktadır.

1.Besleme Gerilimi ve İşletme Gerilimi:

AGD100, 20-160 Vdc aralığında çalışarak geniş bir enerji aralığında kullanım imkanı sunar. Ayrıca, 6-70 kV işletme gerilimi ile orta gerilim enerji sistemlerinde etkili bir izleme sağlar.

2.Düşük Enerji Tüketimi

Enerji verimliliği sağlayan <10W güç tüketimi ile cihaz, sürekli çalışmayı gerektiren uygulamalar için idealdir.

3.Geniş Çalışma ve Depolama Sıcaklığı Aralığı:

AGD100, -25°C…+55°C çalışma sıcaklığı ve -30°C…+70°C depolama sıcaklığı ile zorlu çevre koşullarına dayanıklı olacak şekilde tasarlanmıştır.

Koruma Sınıfı:

Cihazın IP30 ve IK07 koruma sınıfı ile toza, neme ve mekanik darbelere karşı dayanıklı olduğunu söyleyebiliriz. Bu da AGD100’ü endüstriyel ve dış ortamda kullanım için ideal hale getirir.

5.Bağlantı Arayüzleri:

AGD100, RS485 bağlantı portu ile Modbus protokolünü destekler ve SCADA sistemlerine kolayca entegre edilebilir. Ayrıca cihazda 2 dijital giriş ve çıkış ile alarm çıkışı da bulunmaktadır, bu sayede geniş bir uyumluluk sağlar.

Hızlı ve Güvenilir Arıza Tespiti

AGD100, rakip ürünler gibi faz ve toprak arızalarını tespit ederek ekranında detaylı bilgi sunar. 50 ms gibi hızlı bir algılama süresi ile arızaları anında tespit edebilir. Faz-Faz ve Faz-Toprak Arızalarını 1 A hassasiyetle ölçer, bu da sistemin genel güvenliğini artırır.

• Otomatik ve Manuel Reset: Arıza geçtikten sonra sistem otomatik olarak 3 saniye içinde resetlenir. Ayrıca, reset butonu üzerinden manuel reset imkanı da sunar.
• Zaman Ayarlı Reset: Kullanıcılar arıza sonrası resetlenme süresini 1-6 saat aralığında ayarlayabilir.

Dokunmatik Ekran ile Kolay Kullanım

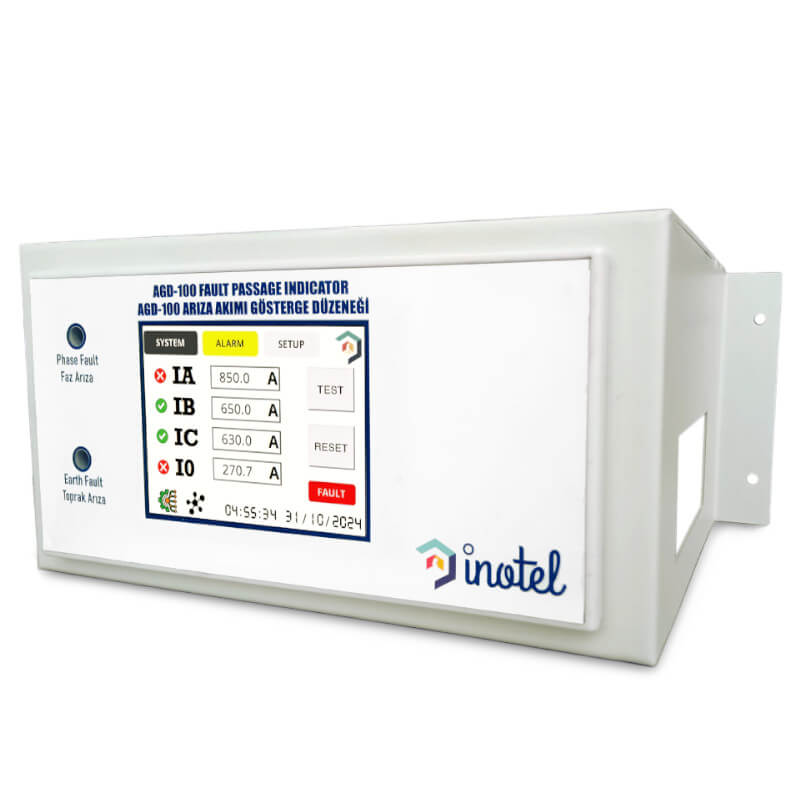

AGD100, 2.8 inç TFT-LCD dokunmatik ekran ile kullanıcı dostu bir arayüz sunar. Bu ekran üzerinden alarm ve sistem ayarları kolayca yapılabilir. Ekran menüleri sayesinde anlık arıza kayıtları görüntülenebilir, kullanıcılar bu sayede hızlıca müdahale edebilir.

• HMI Dokunmatik Panel: Kullanıcıların gerçek zamanlı olarak alarm durumlarını izlemesine ve sistem parametrelerini ayarlamasına olanak tanır.

Olay Kaydı ve Veri Depolama

Cihaz, meydana gelen arıza olaylarını hafızasında kaydeder ve 15 log kapasitesi sunar. Bu sayede geçmiş olaylar geriye dönük olarak incelenebilir, olası arıza nedenleri analiz edilebilir.

• RTC (Gerçek Zamanlı Saat): Arıza kayıtları tarih ve saat bilgisi ile birlikte tutulur, bu da detaylı analizler için büyük bir avantaj sağlar.

Uyumluluk ve Sertifikalar

AGD100, uluslararası standartlara ve TEDAŞ’ın belirlediği şartnamelere tam uyumludur. TS EN 60068-2, TS EN 60529, TS EN 62262, TS EN 60255 ve TS EN 61000 gibi önemli sertifikalarla kalite ve güvenilirliği belgelenmiştir.

Sonuç olarak, Arıza Gösterge Düzeneği, orta gerilim elektrik şebekelerinde kritik güvenlik ve izleme ihtiyaçlarına yönelik tasarlanmış bir cihazdır. Hızlı arıza tespiti, yüksek güvenilirlik, SCADA sistemleriyle entegrasyon gibi özellikleri sayesinde enerji sistemlerinin sorunsuz çalışmasına önemli katkılar sağlar. AGD100, geniş bir yelpazede kullanım imkanı sunar. Özellikle elektrik dağıtım şebekeleri, güneş enerjisi santralleri, rüzgar enerjisi santralleri ve hidroelektrik enerji santralleri gibi yenilenebilir enerji sistemleri için uygun bir çözüm sunar. Orta gerilim altyapısında güvenilir izleme sağlarken, kullanıcıların güvenliğini artırır ve enerji kesintilerinin önüne geçer. AGD100 Arıza Gösterge Düzeneği, güvenilir arıza tespiti, geniş uyumluluk seçenekleri ve kullanıcı dostu arayüzü ile enerji sektöründe fark yaratmaktadır. Rakip ürünler ile benzer prensiplere sahip olmakla birlikte, AGD100’ün sunduğu özellikler onu bir adım öne çıkarır. Geniş sıcaklık aralığı, düşük enerji tüketimi, hızlı arıza algılama süresi ve kapsamlı alarm yönetim sistemi sayesinde AGD100, enerji altyapısının verimli ve güvenli bir şekilde çalışmasına katkı sağlar. SCADA sistemleriyle sorunsuz entegrasyon sunan bu ürün, enerji üretim ve dağıtım sistemlerinde güvenli bir izleme çözümüdür.
