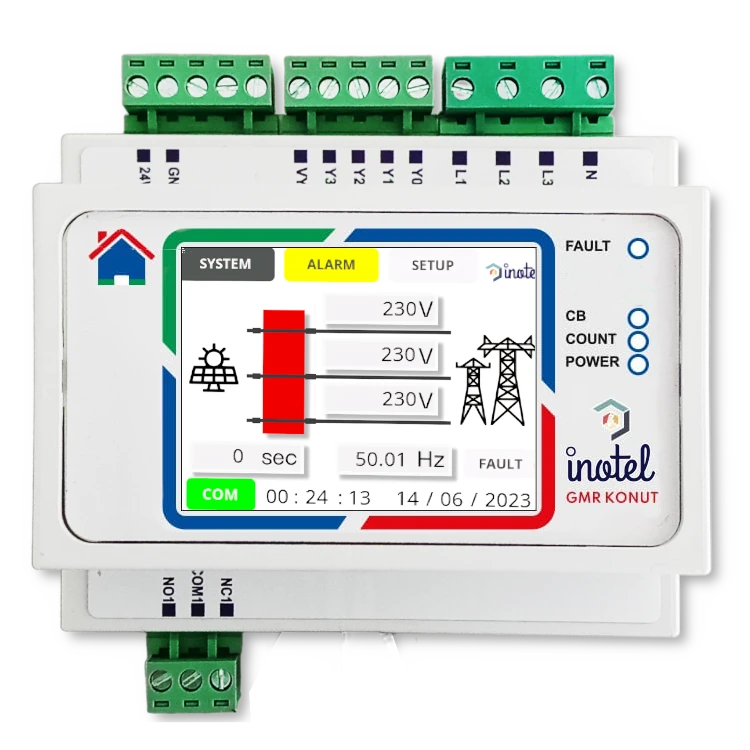

Konut Şebeke İzleme Rölesi GMRKONUT
GMR Konut Serisi, İnotel güvencesiyle TOKİ, Emlak Konut ve nitelikli toplu konut projelerindeki konut tipi güneş enerji sistemleri (PV) için özel olarak geliştirilmiş çok işlevli bir şebeke izleme ve koruma (Loss of Mains) rölesidir. Çatı tipi mikro-üretim tesisleri ile şehir şebekesinin entegrasyonunda güvenliğin ve yasal mevzuatların merkezinde yer alır.
Dağıtım şebekesini 7/24 kesintisiz olarak izleyen bu seri; gerilim ve frekans değerlerinde standart dışı bir durum (aşırı/düşük gerilim, aşırı/düşük frekans veya şebeke kaybı) oluştuğunda, konut tipi üretim sistemini belirlenen süre içerisinde şebekeden milisaniyeler bazında ayırır. Bu refleks, hem dağıtım şebekesinin ters besleme risklerine karşı güvenliğini sağlar hem de tesis bünyesindeki hassas inverter ve solar ekipmanları elektriksel hasarlardan korur.
Öne Çıkan Özellikleri:
• Şebeke Bağlantı Standartlarına Tam Uyum: Konut çatı tipi fotovoltaik (PV) uygulamalarında, bölgesel elektrik dağıtım şirketlerinin zorunlu tuttuğu teknik gerekliliklere ve şebeke bağlantı yönetmeliklerine %100 uyumludur.
• Kontrollü ve Ayarlanabilir Yeniden Bağlanma: Şebeke parametreleri nominal sınırlar içerisine geri döndüğünde, sistemin aniden değil; ayarlanan güvenli yeniden bağlanma süreleri doğrultusunda kontrollü ve kararlı bir şekilde tekrar devreye alınmasını sağlar.
• Kompakt ve Kullanıcı Dostu: Toplu konut projelerinin ana dağıtım ve sayaç panolarına, modüler yapısı sayesinde kolayca entegre edilir; kurulum ve devreye alma süreçlerini kısaltır.
• Proje Odaklı Endüstriyel Koruma: TOKİ ve Emlak Konut teknik şartnamelerinde aranan yüksek koruma standartlarını, konut tipi solar altyapılara optimize edilmiş bir maliyet ve verimlilikle sunar.
Toplu konut projelerinde yeşil enerji dönüşümünü güvenli ve mevzuata uygun şekilde tamamlamak için İnotel GMR Konut, modern çatı GES uygulamalarının standartlara uygun dijital sigortasıdır.
Çalışma Sıcaklığı : -25°C…+60°C
Depolama Sıcaklığı : -30°C…+80°C
Koruma Sınıfı : IP30
Besleme Gerilimi : 18–36 Vdc
Montaj : DIN Ray
Yükseklik x Genişlik x Derinlik : 86 x 105 x 57 mm
Ağırlık : 250 gr
(L1, L2, L3 - N) : 0 – 410 Vac
(L1, L2, L3) : 0 – 580 Vac
(L - N) : 0 – 410 Vac
Frekans : 40 – 60 Hz
Röle Çıkışı : 1 port (10A @ 230 Vac)
Analog Giriş : 1 port (3 L-N gerilim ölçümü, 30–410 Vrms %1 hassasiyetle)
Dijital Giriş : 4 port, 24 Vdc (optik izolasyon)
27U Alçak Gerilim
59 Yüksek Gerilim
81U Alçak Frekans
81O Yüksek Frekans
81R Frekans Değişim Oranı (ROCOF)
BF Kesici Hatası
74TCS Kesici Devresi Denetimi
ARF Otomatik Yeniden Kapama
Ekran : 2.8” TFT-LCD Dokunmatik Panel
Menüler : Sistem, Alarm, Ayarlar
Fonksiyonlar : Koruma parametrelerinin ayarlanması, alarm durumlarının gerçek zamanlı kaydı ve izlenmesi
LED’ler : Güç, hata ve konum bilgileri
Uyumluluk Testleri:
TS EN 61000-6-2:2019, TS EN 61000-6-4:2020, TS EN 50178:2003, TS EN 60255:2014, IEC 61010-1, G98/1, G99/1
Konut Tipi GES (Fotovoltaik Sistemler)
