Şebeke İzleme Rölesi GMR100

İNOTEL ELEKTRİK

Şebeke İzleme Rölesi GMR100

Şebeke İzleme Rölesi GMR100, İnotel markasının elektrik şebekesi ile enerji üretim santrali arasında konumlandırılan çok fonksiyonlu şebeke izleme (Loss of Mains) rölesidir.Şehir şebekesini sürekli izleyerek oluşabilecek herhangi bir gerilim yada frekans bozulmasında enerji santrali ile elektrik şebekesini milisaniyeler içerisinde ayırır ve sistem nominal değerine döndüğünde elektrik üretim tesisinin tekrar devreye girmesini sağlar.
şebeke izleme rölesi gmr100

GENEL

Çalışma Sıcaklığı : -25°C…+60°C
Depolama Sıcaklığı : -30°C…+80°C
Koruma Sınıfı : IP30
Besleme Gerilimi : 18–36 Vdc
Montaj : DIN Ray

BOYUTLAR

Yükseklik x Genişlik x Derinlik : 86 x 105 x 57 mm
Ağırlık : 250 gr

ÖLÇÜM ARALIĞI

(L1, L2, L3 - N) : 0 – 410 Vac
(L1, L2, L3) : 0 – 580 Vac
(L - N) : 0 – 410 Vac
Frekans : 40 – 60 Hz

BAĞLANTI ARAYÜZLERİ

RS485 : 1 port (galvanik izolasyon)
Röle Çıkışı : 2 port (10A @ 230 Vac)
Analog Giriş : 1 port (3 P-N gerilim ölçümü, 30–410 Vrms %1 hassasiyetle)
Dijital Giriş : 4 port, 24 Vdc (optik izolasyon)

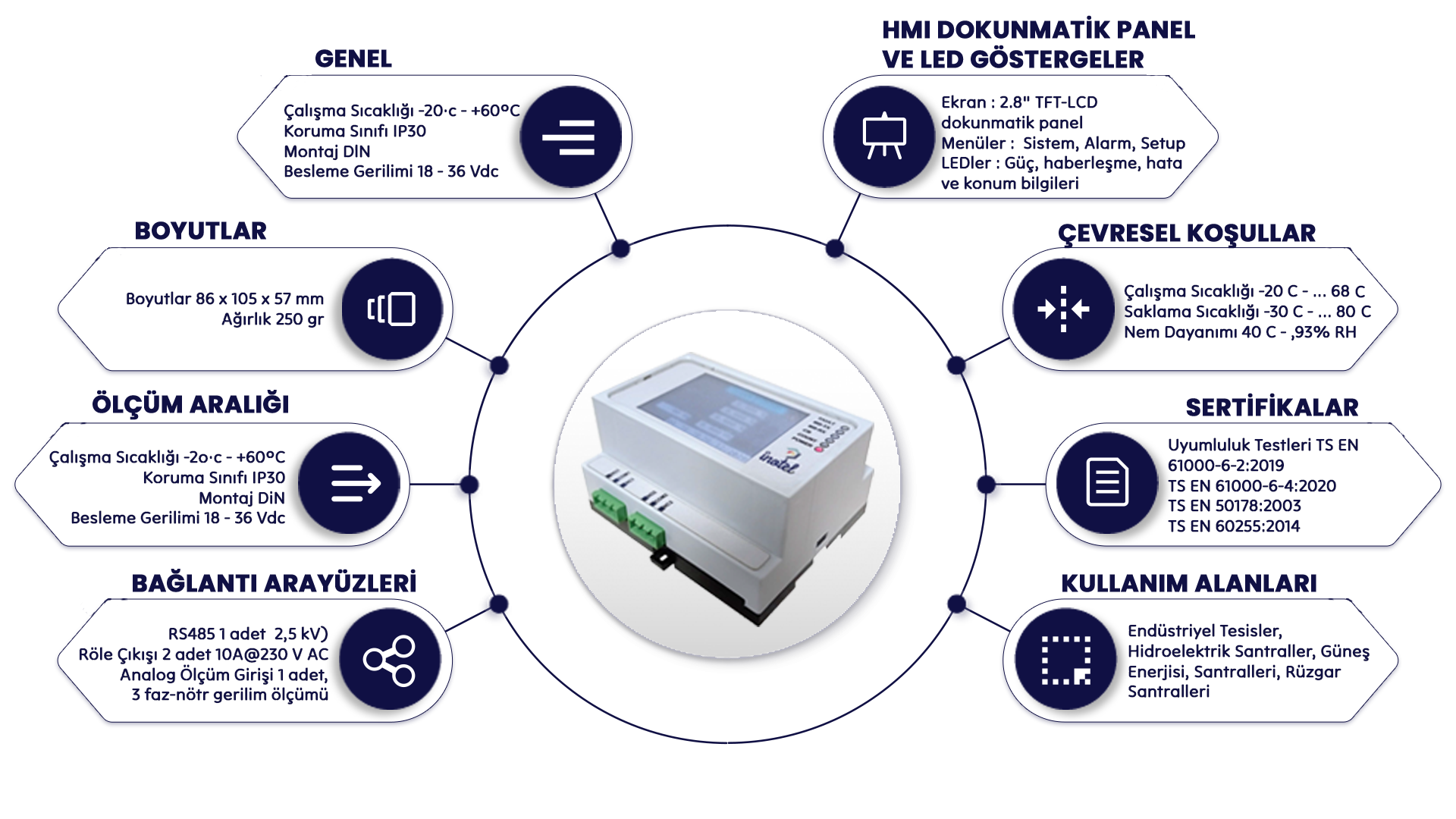

İnotel GMR100 Şebeke İzleme Rölesi

KORUMA FONKSİYONLARI

27U Alçak Gerilim
59 Yüksek Gerilim
81U Alçak Frekans
81O Yüksek Frekans
81R Frekans Değişim Oranı (ROCOF)
BF Kesici Hatası
74TCS Kesici Devresi Denetimi
ARF Otomatik Yeniden Kapama

HMI DOKUNMATİK EKRAN & LED GÖSTERGELER

Ekran : 2.8” TFT-LCD Dokunmatik Panel
Menüler : Sistem, Alarm, Ayarlar
Fonksiyonlar : Koruma ve haberleşme parametrelerinin ayarlanması, alarm durumlarının gerçek zamanlı kaydı ve izlenmesi
LED’ler : Güç, haberleşme, hata ve konum bilgileri

TEST & SERTİFİKALAR

Uyumluluk Testleri:
TS EN 61000-6-2:2019
TS EN 61000-6-4:2020
TS EN 50178:2003
TS EN 60255:2014
IEC 61010-1

KULLANIM ALANLARI

Güneş Enerjisi Santralleri,
Endüstriyel Tesisler,
Rüzgar Enerjisi Santralleri,
Hidroelektrik Santralleri

bureau veritas logo

GMR100 Bureau Veritas Onaylıdır!

GMR100’ün tüm koruma fonksiyonları, uluslararası standartlara uygun olarak Almanya’daki Bureau Veritas laboratuvarlarında tip testleri başarıyla tamamlamıştır.

Türk Patent ve Marka Kurumu Faydalı Model Belgesi
GMR100'E 2 FAYDALI MODEL TESCİLİ

GMR100 İçindeki İki Teknoloji Artık Koruma Altında

İnotel tarafından geliştirilen ve GMR100 Şebeke Koruma Rölesi içerisinde kullanılan iki farklı teknoloji için faydalı model tescili alınmıştır.

İnotel GMR100 Şebeke Koruma Rölesi

Türk Patent ve Marka Kurumu tarafından verilen bu tesciller, İnotel’in sadece ürün üretmeye değil; mühendislik ve Ar-Ge çalışmaları ile kendi koruma teknolojilerini geliştirmeye odaklanan yaklaşımını ortaya koymaktadır.

Özgün Koruma Teknolojileri

GMR100 içerisinde kullanılan gelişmiş şebeke izleme ve koruma teknolojileri, modern elektrik şebekelerinde oluşabilecek kritik gerilim ve frekans senaryolarına hızlı ve güvenilir tepki verecek şekilde tasarlanmıştır.

Yenilenebilir Enerji Uyumlu Mühendislik

Dağıtık üretim ve güneş enerji santrallerinin (GES) yaygınlaştığı günümüzde GMR100, şebeke stabilitesini destekleyen ve yenilenebilir enerji entegrasyonuna özel geliştirilen mühendislik çözümleri sunmaktadır.

Türkiye’de geliştirilen mühendislik çözümleri — global elektrik şebekeleri için tasarlandı.
