İNOTEL ELEKTRİK

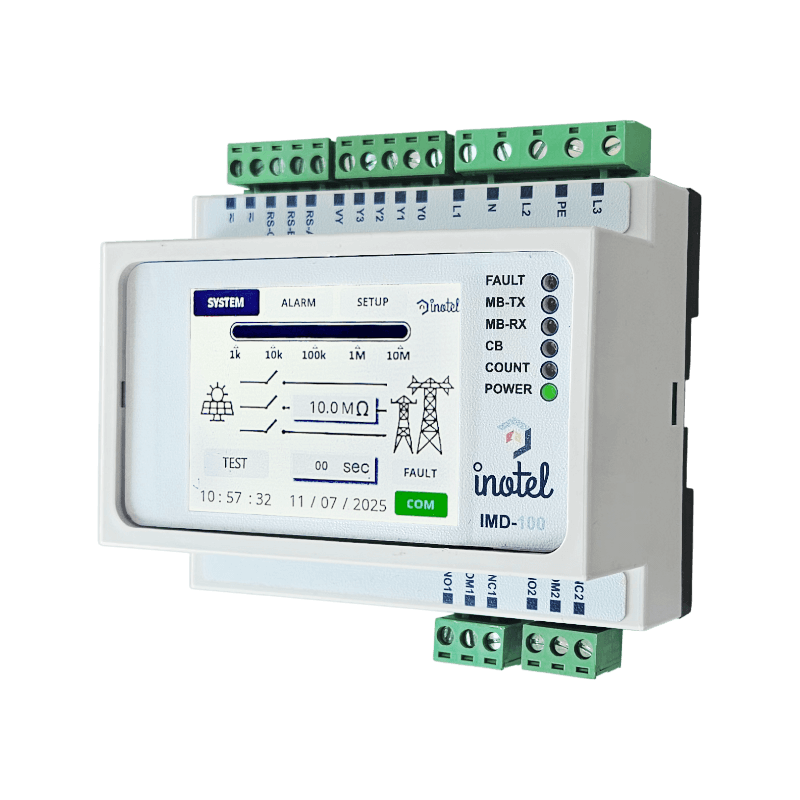

İzolasyon İzleme Cihazı IMD100
İzolasyon İzleme Cihazı IMD100, IT şebekelerinde ve izole DC sistemlerde izolasyon direncini sürekli izleyerek sistemin toprakla olan yalıtım seviyesini kontrol eder. İzolasyon direnci ayarlanan eşik değerinin altına düştüğünde entegre röle çıkışları aracılığıyla alarm veya harici kesici tetikleme sinyali üretir. Böylece sistemde oluşabilecek kaçak akım ve toprak arızalarının erken tespit edilmesini sağlayarak güvenli işletme koşullarının sürdürülmesine katkıda bulunur.
Besleme Gerilimi: 24–380 V AC/DC
Güç Tüketimi: 2 W
Montaj Tipi: DIN Ray Montaj
Koruma Sınıfı: IP30 & IK07
Boyutlar: 86 × 105 × 57 mm
Ağırlık: 270 g
Nominal: AC 0…1 kV / DC 0…1,3 kV
Direnç Aralığı: 1 kΩ … 10 MΩ
Belirsizlik: ±%10 (min ±1 kΩ)
RS485 Haberleşme (MODBUS RTU)
Analog: 3 faz, 1 nötr, 1 toprak
Röle Çıkışı: 2 adet 10 A @ 230 V AC
Dijital Giriş: 4 adet 24 V DC
Ekran: 2.8" TFT-LCD dokunmatik
Arayüz: Direnç takip barı
Menüler: Sistem, Alarm, Ayarlar
Çalışma Sıcaklığı: -25 °C … +70 °C
Depolama Sıcaklığı: -30 °C … +70 °C
Alarm: Eşik ve gecikme ayarlı 2 farklı alarm
Göstergeler: Güç, haberleşme ve alarm durum LED'leri
Endüstriyel tesisler, Hastaneler, IT Şebekeleri
GES, HES ve RES Santralleri
IMD100, elektriksel izolasyon seviyesini anlık olarak izleyerek hem insan hem de ekipman güvenliğini sağlayan ileri seviye bir izolasyon izleme cihazıdır. Özellikle güneş enerjisi santralleri, hastaneler, hidroelektrik santraller ve endüstriyel tesisler gibi kritik uygulamalarda kesintisiz güvenlik için geliştirilmiştir.
Elektriksel izolasyon direncini sürekli olarak denetleyen IMD100, olası kaçak ya da arıza durumlarında entegre röle çıkışları sayesinde bağlı olduğu kesici sistemlere açma veya kapama komutu gönderir. Bu sayede şebekenin izole kalması sağlanır ve elektriksel tehlikelere karşı sistem otomatik olarak korunur.
| ⚙️ Özellik | Değer |
|---|---|
| Besleme Gerilimi | 230V AC/DC |
| Tüketim | 240 mW |
| Çalışma Sıcaklığı | -25°C … +70°C |
| Depolama Sıcaklığı | -30°C … +70°C |
| Koruma Sınıfı | IP30 / IK-07 |
| Nominal Gerilim Aralığı | AC 0–1 kV (0,1–460 Hz) / DC 0–1.3 kV |
| İzolasyon Direnci Ölçüm Aralığı | 1kΩ – 10MΩ |
| Ölçüm Belirsizliği | ±10 % (min. ±1 kΩ) |
| Ekran | 2.8” TFT-LCD Dokunmatik Panel |
| Haberleşme | RS-485 / MODBUS RTU destekli |
| Boyutlar | 86 x 105 x 57 mm |
| Ağırlık | 270 gr |
🔌 Bağlantı & Giriş-Çıkış Özellikleri |
|---|
| Güç Girişi: 1 Adet |
| RS485 Bağlantısı: 1 Adet (Galvanik izolasyonlu, 2.5kV) |
| Analog Ölçüm: 3 Faz + Nötr + Toprak |
| Röle Çıkışı: 2 Adet (10A @ 230V AC) |
| Dijital Giriş: 4 Adet (24 VDC, Optik izolasyonlu) |
🧠 Fonksiyonlar |
|---|
| İki Seviyeli Alarm: Uyarı ve açma olarak ayarlanabilir |
| LED Göstergeler: Güç, haberleşme, hata ve konum durumu |
| Gerçek Zamanlı Takip: İzolasyon direnci seyrini gösteren dijital bar ekran |
| Dokunmatik Arayüz: Kullanıcı dostu 2.8” TFT-LCD panel |
🏭 Kullanım Alanları |
|---|
| ⚡ Güneş Enerjisi Santralleri |
| ⚙️ Endüstriyel Otomasyon Sistemleri |
| 💧 Hidroelektrik Santralleri |
| 🌬️ Rüzgar Enerji Santralleri |
| 🏥 IT Şebekeleri ve Hastane Güç Sistemleri |
🚀 Neden IMD100? |
|---|
| İzolasyon hatalarını erken aşamada tespit eder |
| Şebekeyi veya sistem bileşenlerini korur |
| Otomatik röle çıkışı ile güvenli müdahale sağlar |
| Geniş besleme aralığı ve esnek kullanım imkânı |
| MODBUS RTU haberleşmesiyle uzaktan izleme desteği |
