IT Sistem İçin İzolasyon İzleme Rölesi Seçimi, IMD Ayarları, Arıza Senaryoları

Kritik güç kaynağı gereksinimi olan tesislerde (hastaneler, endüstriyel tesisler, veri merkezleri) güvenliği ve kesintisiz çalışmayı sağlamak için doğru IT sistem izolasyon izleme rölesi seçimi hayati önem taşır. Topraklanmamış (IT) şebekelerde, ilk izolasyon hatasında enerji kesintisini önlemek için kullanılan bu cihazların seçiminde, sistemin besleme gerilimi, ağın toplam kapasitansı ve nominal akım değerleri gibi teknik parametreler dikkate alınmalıdır. Seçim sürecinin ardından, IMD ayarları (İzolasyon İzleme Cihazı), sistemin hassasiyetini belirleyen en kritik aşamadır.

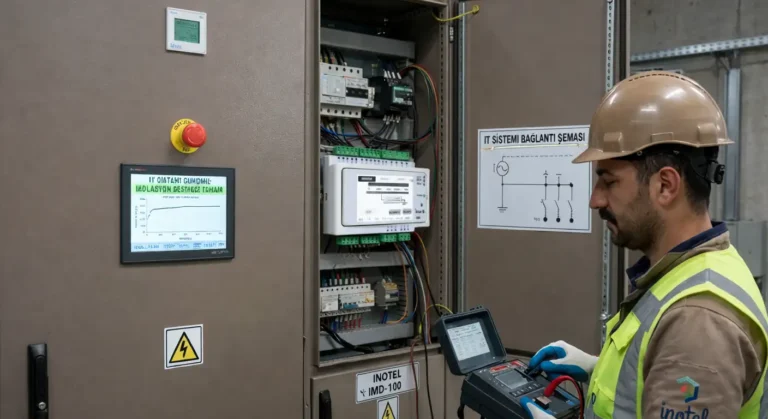

inotel imd it sistem izolasyon izleme

Alarm eşik değerleri (genellikle kOhm cinsinden), sistemin kaçak kapasitansına göre ayarlanmalı; çok düşük eşikler yanlış alarmlara, çok yüksek eşikler ise tehlikeli durumların fark edilmemesine yol açabilir. Cihazın tepki süresi ve otomatik kendiliğinden test fonksiyonları da güvenilir bir işletme için optimize edilmelidir. İyi yapılandırılmış bir izleme sistemi, olası arıza senaryoları karşısında proaktif koruma sağlar; örneğin, birinci izolasyon hatasında (toprak kaçağı) cihaz anında uyarı verirken, sistem çalışmaya devam eder. Ancak, ikinci bir arıza senaryosunda kısa devre riski doğacağından, arızanın kaynağının hızlıca tespit edilip izole edilmesi gerekir. Bu nedenle, doğru röle seçimi ve hassas IMD ayarları, tüm olası arıza senaryolarına karşı sistem bütünlüğünü koruyarak hem can güvenliğini hem de tesis sürekliliğini maksimum seviyede tutar.

GES İçin İdeal İzolasyon Alarm Eşiği Kaç kΩ Olmalı?

İzolasyon Alarm Eşiği Seçiminin nasıl olacağı sorusu sabit bir cevaba sahip değildir. Eşik seçimi başlıca aşağıdaki faktörlere bağlıdır:
  • Sistem gerilimi (800V / 1000V)
  • Toplam kablo uzunluğu
  • Sistem kapasitansı
  • İnverter yapısı
  • Saha koşulları
  • Sistemdeki güneş paneli sayısı
Panel sayısı arttıkça sistemin toplam kapasitif etkisi ve yüzey kaçak ihtimali artar. Bu da ölçülen izolasyon değerini etkiler.

İnotel Saha Deneyleri ve Vaka Çalışmaları

Aşağıdaki çevresel etkiler izolasyonu geçici olarak düşürebilir:

  • Yağmur
  • Kar
  • Yüksek nem

Bu durumlarda saha izolasyon direnci değerlerinin 20 kΩ seviyelerinin altına kadar geçici olarak düştüğü gözlemlenmiştir.

Alarm Eşiği Belirlerken Dikkat Edilecekler

  • Geçici çevresel etkiler
  • Sürekli arıza davranışı
  • Gecikme süresi (time delay)

Bu faktörler birlikte değerlendirilmelidir.

GES İçin IMD Seçerken Nelere Dikkat Edilmeli?

GES sahalarında hem AC hem de DC taraf bulunmaktadır.

Bu nedenle seçilecek izolasyon izleme cihazının:

  • Hem AC taraftaki izolasyon direnci
  • Hem de DC taraftaki izolasyon direncini ve hatalarını

ölçebiliyor olması önemlidir.

Bir IMD seçerken dikkat edilmesi gereken kriterler:

  • 1000V AC / 1300V DC ölçüm aralığı
  • Geniş direnç ölçüm aralığı (1 kΩ – 10 MΩ)
  • EMC dayanımı
  • DC bileşene bağışıklık
  • MODBUS iletişim
  • Alarm & Trip ayrımı
  • Self-test fonksiyonu
  • Ayarlanabilir gecikme süresi
  • AC ve DC tarafı birlikte izleyebilme

GES sahaları yüksek elektromanyetik ortamlardır. Kararsız ölçüm yapan cihazlar yanlış alarm üretebilir. Ölçüm kararlılığı kritik bir seçim kriteridir.

IMD Alarm mı, Trip mi?

GES uygulamalarında yaygın yaklaşım:

  • IMD → Alarm
  • Kaçak Akım Rölesi → Trip
  • Şebeke İzleme Rölesi → Trip
İzolasyon izleme cihazlarının doğrudan kesici açması her zaman tercih edilmez, alarm üretmesi tercih edilir. Önce bakım değerlendirmesi yapılır.

İzolosyon İzlemede Arıza Senaryoları

Senaryo 1: Tek faz toprak teması
  • IMD alarm verir.
  • Sistem çalışmaya devam edebilir.
  • Bakım planlanır.
Senaryo 2: Çift faz arıza

Çift arıza, iki farklı fazın (veya DC+ ve DC-) ayrı ayrı toprak ile kısa devre olması durumudur. Bu durumda:

  • Toprak üzerinden faz–faz kısa devre oluşur.
  • Sistem artık normal IT davranışı göstermez.
  • Ciddi kısa devre akımı oluşabilir.

Faz–faz kısa devre durumunda:

  • AC taraftaki sigorta veya şalterlerin
  • DC taraftaki uygun koruma elemanlarının

devreyi kesmesi beklenir. İlk arızanın erken tespiti kritik öneme sahiptir.

Senaryo 3: İstemeden topraklama

Sahada mekanik hasar, montaj hatası veya kablo ezilmesi sonucu istemeden topraklama oluşabilir.

IMD düşük direnç algılar. Sebep araştırılmalıdır.

İzolasyon İzleme Hakkında Sıkça Sorulanlar

● GES’te izolasyon direnci kaç olmalı?
Sabit bir değer yoktur. Sistem yapısına göre belirlenir.
● Yağmurda izolasyon neden düşer?
Nem ve yüzey iletkenliği artışı nedeniyle.
● Kaçak akım rölesi IMD yerine kullanılabilir mi?
IT karakterli nötrsüz sistemlerde genellikle güvenilir değildir.
● IMD alarmı hangi değerde verilmelidir?
Sistem gerilimi, panel sayısı ve saha koşullarına bağlıdır.

Sonuç

Güncel GES projelerinde artan gerilim seviyeleri, nötrsüz inverter topolojileri ve saha koşulları izolasyon direncinin sürekli izlenmesini gerekli hale getirmiştir.

Kaçak akım rölesi ile izolasyon izleme cihazı farklı amaçlara hizmet eder.

Özellikle 800V – 1000V PV sistemlerde, doğru seçilmiş ve doğru ayarlanmış bir IMD:

  • Erken arıza tespiti sağlar
  • Yanlış tripleri azaltır
  • İşletme sürekliliğini artırır
  • Yangın ve ekipman riskini azaltır
