Akü redresör grubu olmadan RTU ve SCADA haberleşme sürekliliği nasıl sağlanır?

Elektrik dağıtım şebekelerinde direk tipi trafolar, küçük ölçekli trafo merkezleri ve sokak aydınlatma izleme noktalarında RTU sistemleri ile SCADA saha entegrasyon çözümleri yaygın olarak kullanılmaktadır. Bu kompakt sahalarda RTU, PLC, modem ve haberleşme ekipmanları çoğunlukla 12 Vdc, 24 Vdc veya 48 Vdc ile beslenir.

Temel sorun: Akü redresör grubu olmayan bir noktada şebeke enerjisi kesildiğinde haberleşme panosu tamamen enerjisiz kalır.

Akıllı Şebekeler · Teknik Dosya

Enerji kesildiğinde haberleşme kesilmek zorunda değil.

Akü redresör grubu bulunmayan kompakt enerji izleme noktalarında RTU ve SCADA haberleşmesini, kritik veriler merkeze ulaşana kadar sürdüren kısa süreli yardımcı besleme yaklaşımı.

5–10 dakikalık kritik pencere12 / 24 / 48 VdcBakım gerektirmeyen teknoloji

Inotel SCAP sahadaGÖRSEL YERİ · scapgorseleklenecek1.jpg
Öneri: SCAP ünitesi, RTU ve modem bulunan kompakt pano

Gerçek ihtiyaç: Saatler değil, kritik birkaç dakika

Bu tip kompakt sahalarda çoğu zaman saatlerce kesintisiz enerjiye ihtiyaç duyulmaz. Amaç; şebeke kesildiği anda RTU ve modem cihazlarının enerji kesildi bilgisi, saha alarmları ve ölçüm verileri gibi kritik bilgileri ana merkeze iletebilmesidir.

Enerji kesintisi bilgisinin merkeze ulaşması
Saha alarmlarının iletilmesi
Ölçüm verilerinin korunması ve gönderilmesi

Not: Birçok projede bu hedef için 5–10 dakikalık yardımcı besleme yeterlidir.

01 · Gerçek ihtiyaç

Saatlerce enerji değil, veriyi merkeze ulaştıracak süre.

Direk tipi trafolar, küçük dağıtım merkezleri ve sokak aydınlatma izleme noktalarında RTU, PLC, modem ve diğer haberleşme ekipmanları çoğunlukla 12, 24 veya 48 Vdc ile çalışır. Şebeke kesildiğinde akü redresör grubu yoksa haberleşme panosu tamamen enerjisiz kalır.

Kritik görev: RTU ve modem; enerji kesildi bilgisini, saha alarmlarını ve son ölçüm verilerini SCADA merkezine iletebilmelidir.

Kesinti bilgisini gönder

Şebeke enerjisinin kaybolduğunu kontrol merkezine zamanında bildir.

Alarmları tamamla

Saha alarm ve olay kayıtlarının iletişim kesilmeden aktarılmasını sağla.

↗

Ölçümü koru

Son ölçüm değerlerinin ve durum bilgisinin merkeze ulaşmasına süre kazandır.

5–10 dkBirçok proje için yeterli süre

3 kritik veriKesinti · alarm · ölçüm

1 hedefSCADA veri sürekliliği

Harici pano / sıcaklık etkisiGÖRSEL YERİ · scapgorseleklenecek2.jpg
Öneri: direk tipi trafo panosu, sıcaklık değişimi ve akü ömrü ilişkisi

02 · Boyutlandırma problemi

Her kompakt noktaya akü redresör grubu kurmak neden doğru olmayabilir?

İhtiyaç yalnızca birkaç dakikalık haberleşme sürekliliğiyken, saatlerce enerji sağlayan akülü bir sistem gereksiz yatırım ve işletme yükü oluşturabilir.

Ek yatırım ve bakım maliyeti
Pano içinde yüksek yer ihtiyacı
Harici tip panolarda sıcaklık etkisi
Kuru tip akülerde kısalan kullanım ömrü
Periyodik değişim ve veri kopukluğu riski

Özellikle direk tipi trafo uygulamalarında: Beton köşk bulunmaması ve yüksek sıcaklık değişimleri, akülerin beklenenden daha erken ömür sonuna ulaşmasına neden olabilir.

03 · Alternatif yaklaşım

Akü yerine süper kapasitör: Inotel SCAP.

Inotel SCAP ürün ailesi, akıllı şebekelerde kısa süreli kesintisiz yardımcı besleme için geliştirilmiş süper kapasitör tabanlı güç kaynağıdır. DC ile beslenen sistemlerde çalışır; şebeke kesildiğinde RTU, PLC ve modem gibi kritik yükleri tanımlı süre boyunca devrede tutar.

Ürün odağı: SCAP saatlerce enerji vermek için değil, kritik verinin güvenli biçimde merkeze ulaşacağı doğru süreyi sağlamak için tasarlanmıştır.

SCAP ürün görseliGÖRSEL YERİ · scapgorseleklenecek3.jpg
Öneri: beyaz/açık fonda SCAP 12-20 ürün fotoğrafı

12 WUyarlanabilir çıkış gücü

180 sn3,5 W yükte deşarj

−20…+70 °CÇalışma sıcaklığı

SCAP 12-20

Elektriksel özellikler

Giriş / çıkış	12 / 24 / 48 Vdc
Şarj akımı	0,20 A sabit, uyarlanabilir
Deşarj	3,5 W yükte 180 saniye

MEKANİK

Saha uyumluluğu

Montaj	DIN ray
Koruma sınıfı	IP40
Bakım	Periyodik akü değişimi yok

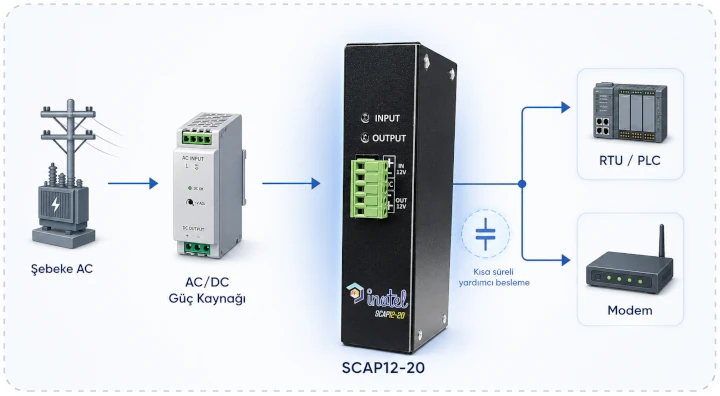

04 · Çalışma prensibi

Şebekeden sahaya, kesinti anından veri iletimine.

AC besleme

Şebekeden 220 Vac veya 400 Vac alınır.

DC dönüşüm

AC/DC dönüştürücü ile 12, 24 veya 48 Vdc üretilir.

Paralel bağlantı

SCAP, dönüştürücünün DC çıkışına paralel bağlanır.

Otomatik devralma

AC kesildiğinde SCAP kritik DC yükleri beslemeyi sürdürür.

SCAP bağlantı şemasıGÖRSEL YERİ · scapgorseleklenecek4.jpg
Öneri: Şebeke → AC/DC → SCAP → RTU/PLC/Modem blok diyagramı

Kesinti anındaki sonuç

RTU, PLC, modem ve benzeri kritik cihazlar veri iletimini tamamlayacak zamanı kazanır.

4.000+Şebekede uzun yıllardır aktif nokta

05 · Doğru çözümü seçmek

Saatler mi gerekli, dakikalar mı yeterli?

Kompakt saha uygulamalarında çözüm, gerçek yedekleme süresine göre boyutlandırılmalıdır. Saatlerce çalışma gereken yerlerde akülü sistemler; kritik haberleşme için dakikaların yeterli olduğu yerlerde SCAP öne çıkar.

Karşılaştırma	Akü redresör grubu	Inotel SCAP
Enerji süresi	Saatler	Dakikalar
Bakım ihtiyacı	Var	Yok
Sıcaklığa hassasiyet	Yüksek	Düşük
Periyodik değişim	Gerekli	Gerekmez
Yer ihtiyacı	Yüksek	Kompakt
Toplam maliyet	Daha yüksek	Daha düşük

Doğru miktarda enerji, doğru süre boyunca: ne eksik ne fazla.

06 · Uygulama alanları

Kompakt yardımcı beslemenin değer yarattığı sahalar.

⚡

Direk tipi trafolar

Beton köşk ve geniş akü alanı bulunmayan SCADA noktaları.

▦

Küçük dağıtım merkezleri

RTU ve modem haberleşmesinin kritik olduğu kompakt merkezler.

☼

Sokak aydınlatma izleme

Enerji kesintisi ve alarm bilgisinin merkeze aktarılması gereken noktalar.

↗

SCADA entegrasyonu

Saha verisinin kesinti sonrasında da kontrol merkezine ulaşması gereken sistemler.

RTU panoları

12, 24 veya 48 Vdc haberleşme ekipmanlarının bulunduğu panolar.

PLC haberleşmesi

Kısa süreli DC besleme ile olay kaydı ve veri aktarımını tamamlayan panolar.

07 · Veri sürekliliği

SCAP bir UPS değildir; ihtiyacın kritik kısmını çözer.

SCAP saatlerce enerji sağlamaz. Şebeke kesildi bilgisinin, saha alarmlarının ve ölçüm verilerinin merkeze iletilmesine yetecek süreyi sağlayarak operasyonel farkındalığı, arıza müdahale hızını ve şebeke güvenliğini destekler.

Sonuç: Bakım gerektirmeyen, kompakt ve uzun ömürlü SCAP; RTU sistemleri, PLC panoları, SCADA sistemleri ve direk tipi trafo uygulamaları için optimize edilmiş kısa süreli yardımcı besleme çözümüdür.
