Bir GES'te yaşanan sessiz izolasyon arızası, invertörleri durdurmadan, ekipmana zarar vermeden IMD100 sayesinde tespit edilip giderildi. Ve neden kaçak akım rölesi bunu asla göremezdi?
800 V AC gerilim seviyesindeki GES sistemlerinde şebeke topolojisi çoğunlukla IT (izole toprak) yapısındadır. Bu, transformatör nötrünün işletme topraklamasına bağlı olmadığı anlamına gelir.
TT şebekelerde (konutlar, binalar) bir iletkenin izolasyonu hasar gördüğünde kaçak akım oluşur ve Kaçak Akım Rölesi (RCD) bunu anında algılar. IT şebekelerde ise bu mekanizma çalışmaz — tek bir izolasyon arızası kaçak akım üretmez.
Nötr toprağa bağlı. İzolasyon hasarında kaçak akım oluşur, RCD devreyi keser.
Nötr izole. Tek faz arızasında kaçak akım yok. Sadece IMD tespit edebilir.
İkinci faz da hasar görünce faz-faz kısa devre. Patlama, kalıcı hasar, tam duruş.
Çözüm: İzolasyon İzleme Cihazı (IMD) — IT şebekelerde kaçak akım rölelerinin işlevsiz kaldığı bu boşluğu kapatmak için tek çözüm, canlı iletkenler ile toprak arasındaki izolasyon direncini sürekli ölçen bir IMD cihazıdır. Tesisi durdurmadan birinci arızayı tespit eder ve bakım ekibine zaman tanır.

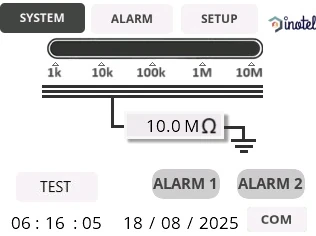

800 V AC IT şebekelerde sürekli izolasyon direnci ölçümü - Kademeli alarm çıkışları - Modbus Haberleşme - DIN ray montaj - Sahada kanıtlanmış başarı
800Vac dizi invertörlerden oluşan bir GES sahasında, uzun süredir kurulu olan IMD100, izolasyon direnci ölçümlerinde Nisan ayı başında olağandışı bir düşüş kaydetmeye başladı.
IMD100, sistem izolasyon direncinin 20 kΩ'un sürekli altında olduğunu tespit etti. Gece-gündüz farkı göstermeden, yağmur, kar ve nem gibi iklim koşullarından bağımsız olarak düşük seyrediyordu. Bu durum fiziksel bir izolasyon hasarına işaret ediyordu.
İzolasyon direnci düşmeye devam etti. İnvertörler sabah devreye girerken normalden daha uzun süre bekledi; ancak gecikmeli de olsa devreye girebildi ve tesis enerji üretmeye devam etti.
Direnç 4 kΩ'un altına düştü. Kalkış süreleri giderek uzadı; en kritik dönemde invertörler artık çok uzun bekleme süreleri sonrası devreye girebilir hale geldi.
Bakım ekibi IMD100'ün sürekli uyarısını takip ederek trafo ile AG pano arasındaki busbarda izolasyon hasarını fiziksel olarak tespit etti ve giderdi. Hiçbir ekipman kalıcı hasar görmedi.
Bir fazda ilerleyen izolasyon hasarı zamanla diğer fazı da etkileyebilirdi. İki faz arasında iletim başladığı anda faz-faz kısa devre kaçınılmazdı.
IT şebekelerde ilk izolasyon arızası, ikinci bir faz da hasar görmedikçe tehlikeli değildir. Eğer IMD ilk alarmda tesisi durdursa, bu vakada 3 hafta boyunca tesis gereksiz yere üretim dışı kalacaktı.
IMD alarm verir, bakım ekibi harekete geçer. Tesis çalışmaya devam eder. Arıza giderilir.
IMD trip'e bağlanırsa: İlk izolasyon düşüşünde tesis durur, gereksiz üretim kaybı yaşanır.
Alarm dikkate alınmazsa ve ikinci faz da hasar görürse — bu noktada tesiste kısa devre arızası gerçekleşebilir.
Hem üretim sürekliliği hem güvenlik optimize edilir. Alarm → müdahale → çözüm zinciri işler.
IT şebekeli GES sahalarında IMD olmadan bir sonraki busbar arızası sessizce büyüyebilir. Kaçak akım rölesi bunu göremez. IMD100 teknik detayları, kurulum ve entegrasyon için bizimle iletişime geçin.
