İzolasyon İzleme: Kapsamlı Güvenlik ve Sistem Rehberi

Elektrik sistemlerindeki en büyük tehlikelerden biri, genellikle son ana kadar fark edilmeyen izolasyon hatalarıdır. Zamanla yıpranan kablolar, nem, korozyon veya mekanik hasarlar nedeniyle oluşan bu hatalar; elektrik çarpması, yangın riski ve üretim hatlarında milyarlarca liralık duruş maliyetleri gibi ciddi sonuçlara yol açabilir. Peki, bu görünmez tehlikeyi bir felakete dönüşmeden önce tespit etmek mümkün mü?

Kesinlikle evet. İşte bu noktada izolasyon izleme devreye girer.

İzolasyon izleme, topraklanmamış (IT) veya topraklı güç sistemlerinde, aktif iletkenler ile toprak arasındaki yalıtım direncini (izolasyon direncini) sürekli olarak ölçen ve kritik bir seviyenin altına düştüğünde alarm üreten proaktif bir güvenlik yöntemidir. Kaçak akım rölelerinin aksine, hatayı sadece olduğunda değil, oluşmaya başladığı anda tespit ederek önlem alınmasını sağlar.

İzolasyon İzleme Neden Hayati Önem Taşır?

İzolasyon izleme, yalnızca bir teknik detay değil, modern işletmeler için üç temel alanda vazgeçilmez bir güvencedir:

1. Can Güvenliği: İzolasyon hatalarını erken tespit ederek elektrik çarpması ve yangın riskini minimuma indirir. Özellikle hastane ve kamuya açık alanlarda hayat korur.

2. İşletme ve Üretim Sürekliliği: Birçok sistemde, ilk izolasyon hatası sistemin durmasına neden olmaz. Cihaz, bu ilk hatayı bildirerek arıza büyümeden ve üretimi durdurmadan, planlı bir bakım yapılmasına olanak tanır. Bu, beklenmedik duruşların önüne geçer.

3. Maliyetlerin Azaltılması: Plansız duruşların yarattığı üretim kayıplarını, arızanın büyümesiyle oluşacak pahalı ekipman hasarlarını ve potansiyel yangınların getireceği mali yükü ortadan kaldırır.

İzolasyon İzleme Sistemi Nasıl Çalışır?

İzolasyon izleme sisteminin çalışma prensibi oldukça basittir. Sisteme bağlanan bir izolasyon izleme cihazı (IMD), faz iletkenleri ile toprak arasına sürekli olarak küçük bir ölçüm sinyali gönderir. Sistemdeki yalıtım kusursuz olduğunda, bu devreden neredeyse hiç akım geçmez ve izolasyon direnci çok yüksek (MΩ seviyelerinde) ölçülür.

Ancak bir kablonun yalıtımında zayıflama veya bir cihazda toprağa kaçak başladığında, ölçüm sinyalinin geçtiği akım artar ve buna bağlı olarak ölçülen direnç değeri düşer. Cihaz, bu düşüşü önceden ayarlanmış alarm seviyesi (kΩ seviyeleri) ile karşılaştırır. Direnç, belirlenen eşik değerin altına düştüğünde, cihaz üzerindeki röleleri aktif ederek:

Görsel veya işitsel bir alarm (siren, lamba) tetikler.

SCADA veya otomasyon sistemine bir uyarı sinyali gönderir.

Gerekirse, ikinci bir hata oluşmasını önlemek için bir kesiciye açma komutu yollar.

Kullanım Alanları: İzolasyon İzleme Nerede Zorunludur?

İzolasyon izleme, enerjinin kesintisiz ve güvenli olmasının kritik olduğu her yerde kullanılır. Başlıca kullanım alanları şunlardır: Güneş Enerjisi Santralleri (GES): DC tarafta oluşabilecek izolasyon kaçaklarını ve yangın riskini önlemek için kritik öneme sahiptir. Detaylı bilgi için: [GES Sistemlerinde İzolasyon İzleme Çözümleri] (Bu kısım, gelecekte oluşturacağınız “ges-izolasyon-izleme” sayfasına link verecektir.) Hastaneler ve Tıbbi Alanlar: Özellikle ameliyathaneler ve yoğun bakım üniteleri gibi Grup 2 odalarında, hayat destek ünitelerinin enerjisinin kesilmemesi için topraklanmamış IT şebekeler ve izolasyon izleme kullanımı yasal bir zorunluluktur. Endüstriyel Tesisler ve Otomasyon: Üretim hatları, motor kontrol merkezleri (MCC), değişken hız sürücüleri (VSD) gibi sistemlerde plansız duruşları engellemek için kullanılır. Raylı Sistemler ve Ulaşım: Sinyalizasyon devrelerinin ve trafo merkezlerinin güvenliğini sağlamak için demiryolu ve metro hatlarında yaygın olarak tercih edilir. Veri Merkezleri (Data Center): Bilgi işlem altyapısının kesintisiz çalışmasını garanti altına almak için kullanılır. Elektrikli Araç Şarj İstasyonları: Hem AC hem de DC şarj ünitelerinde kullanıcı ve araç güvenliğini sağlamak amacıyla kullanılır.

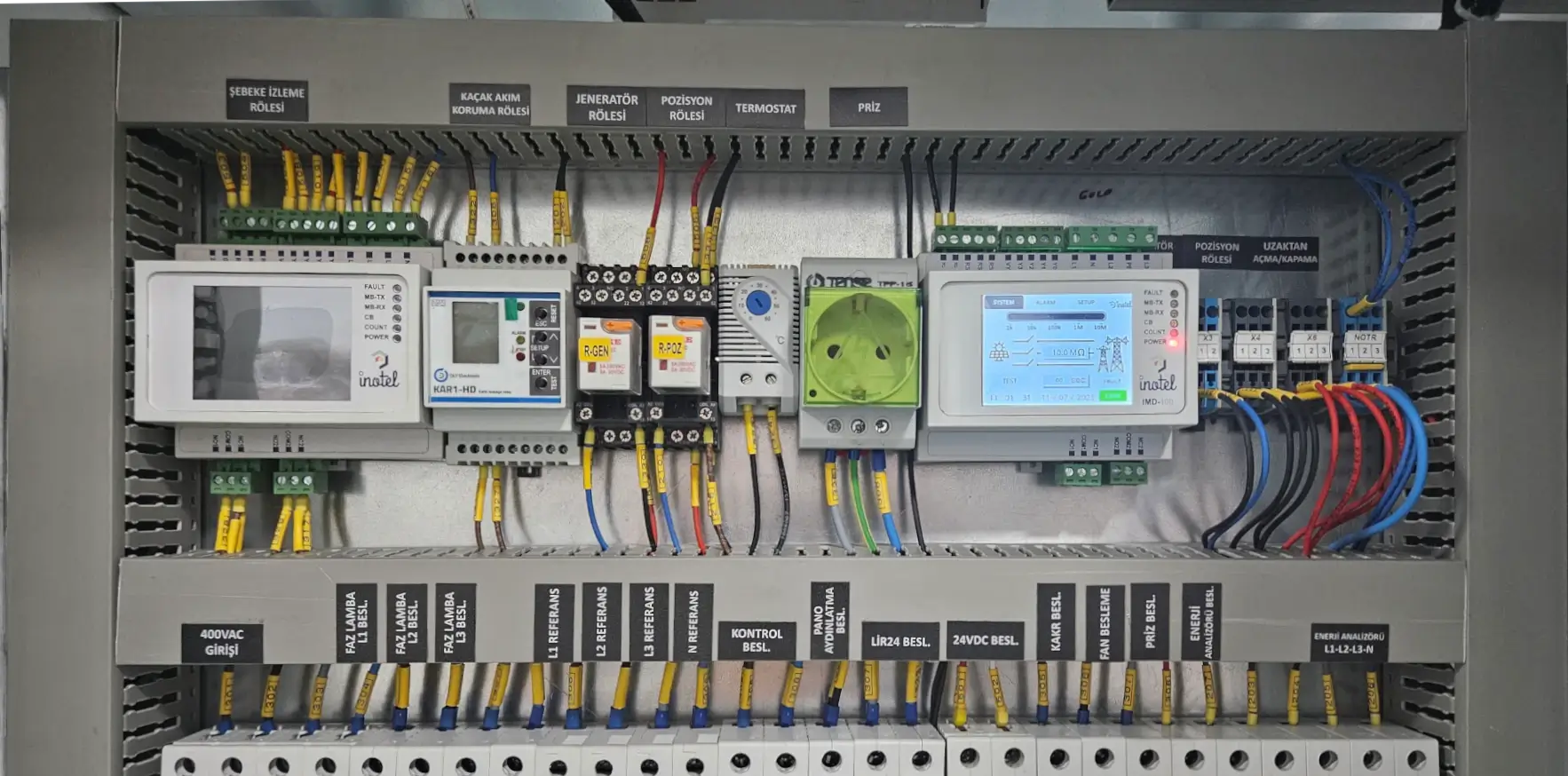

İzolasyon İzleme Cihazı / Rölesi

Bu sistemin kalbi, izolasyon izleme cihazı veya bilinen diğer adıyla izolasyon izleme rölesidir. Bu cihazlar, sistemin gerilimine, tipine (AC/DC/karma) ve ihtiyaç duyulan hassasiyete göre seçilir. Modern cihazlar, sadece alarm üretmekle kalmaz, aynı zamanda MODBUS gibi haberleşme protokolleri üzerinden anlık direnç değerini uzaktan izleme ve kaydetme imkânı da sunar.

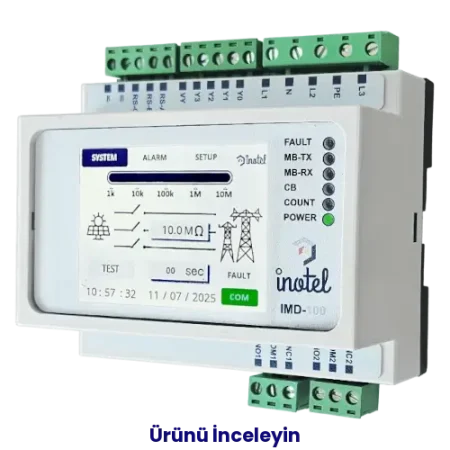

Örnek ürün incelemesi: IMD100 İzolasyon İzleme Cihazı Teknik Özellikleri
